温度および心臓モニタリング用のブルートゥーススマートパッチ

当社のこのお客様は、北京医科大学と協力してBluetoothスマートパッチを開発しました。 しかし、シリコーン製品のメーカーを大量生産して探したいと思ったとき、広東省と浙江省のシリコーン製品の多くのメーカーは、設計図を見てもそれを実現する能力を持っていませんでした。 最後に、お客様は当社に頼んで、当社エンジニアは以下のソリューションでBluetoothスマートパッチの大量生産を実現しました。

• 低硬化温度LSR TSN-S040A / Bを選択
• 低温感触オイルBND-C011Dを選択

2回の注入後、LSRは6つの金属接点をカバーせず、接点の損傷もありませんでした。

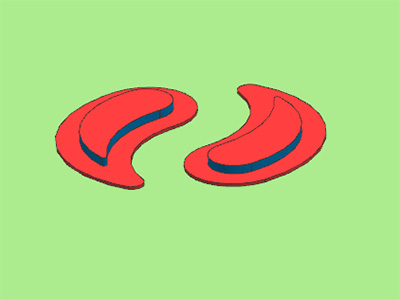

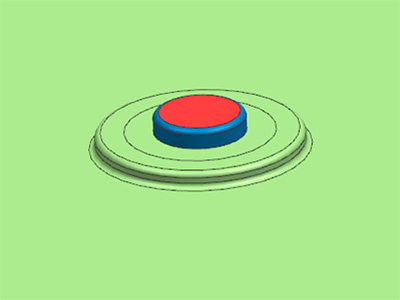

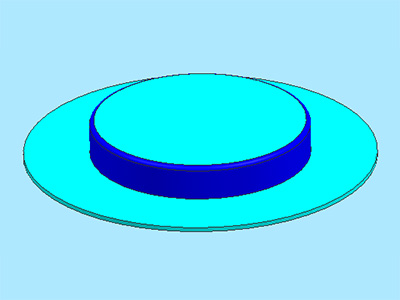

金型が6つの接点を損傷しないように、濃い青色のところに0.2mmのギャップを設計します。

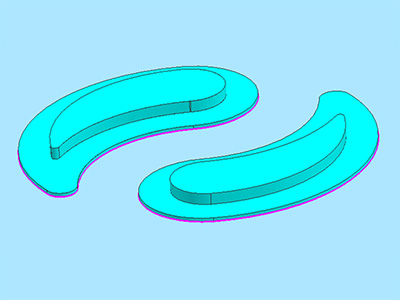

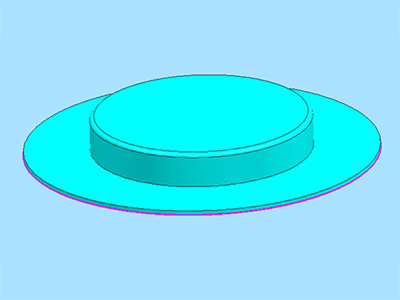

厚すぎるLSRフラッシュがフラッシュ解除後に破損するのを防ぐには、紫色のフラッシュ周辺構造が必要です。
エアートラップがない場合、すべての紫色のコーナーが半径0.3mmに変わります。

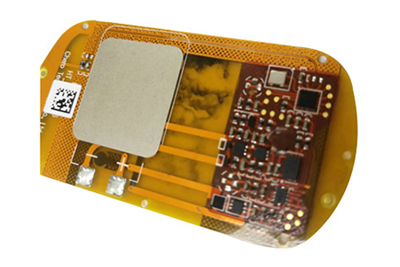

• 部品の欠落、脱落、FPCブロードの露出、凸面または凹面の広い領域を許可しないでください。
• 寸法公差はDIN ISO 3302-1 CLASS M1に準拠
• LSR残りフラッシュ幅≤0.08mm、ひび割れやギザギザのフラッシュを受け入れません。
• LSRエアートラップ≤0.30mm²
• LSRはFPCの接点をカバーできません。そうでない場合、機能は失敗します。
