メンブレンスイッチ

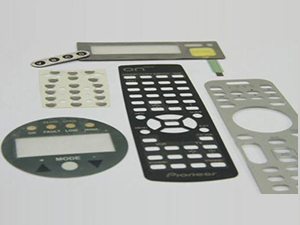

メンブレンスイッチは、メンブレンキーパッド/メンブレンキーボードとして知られています。電気回路を伴う何層もの部材が貼り合わされています。上層の下の導体が下層に触れ電流を検知する仕組みで、キーに触れていない状態ではスイッチは開放状態となっています。キースイッチ、パネル、表示の組み合わせ、これにラバードーム型スイッチが使われています。押下した際のフィードバックやミスタッチの軽減する大きな利点があります。PCや家電製品のリモコン、電子レンジ、スイッチ電子パーツなどに適用されています。

2. Tayangメンブレンスイッチの特徴
  - 防水、防塵、防油、耐環境性に優れる。構造上、物理的安定性、高信頼性を持つ。薄型、軽量、長寿命、簡単設置

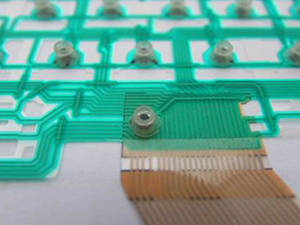

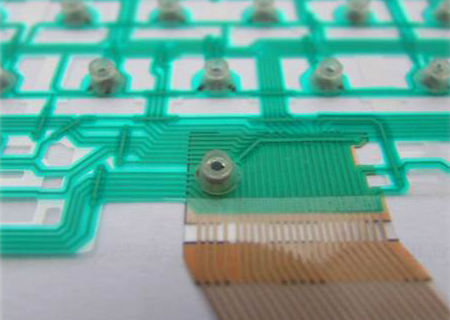

  - フレキシブル基板、押下したときのフィードバックのあるラバードーム型スイッチ。
  - 完成機のソケットに差し込むことができる。
  詳しく見る
2. 生産工程
  詳しく見る

メンブレンスイッチの必要条件

印刷: 線幅≤0.2mm、間隔= 0.2mm;
検査：ループ抵抗<250Ω;
メンブレンスイッチコネクター: ピンチ≤0.2mm。曲がりパス≥10回;
電子回路基板硬さ試験: ≥2H.
回路の接着力検査/引っ張り強度：3M600テープで引っ張っても剥がれない。
環境試験：高温高湿70°*95%RH*96hrs、低温-40℃*96hrs、高低温25℃*50%RH~0℃~40℃*2hrs~65℃*90%RH*2hrs~40℃5CYCLES;
低銀鉛フリーはんだ実装評価: 65℃*90%RH*240hrs*5V DC;　
劣化評価試験: 1,000万回以上の動作

上記検査および試験で不具合、断線、短絡が発生することなく、もとの抵抗より抵抗値が300％以下である。回路のレイアウトは、線幅≦0.3mm、間隔≦0.25mmである。

優れた絶縁抵抗、ジャンプワイヤーは被覆を限りなく薄くする。

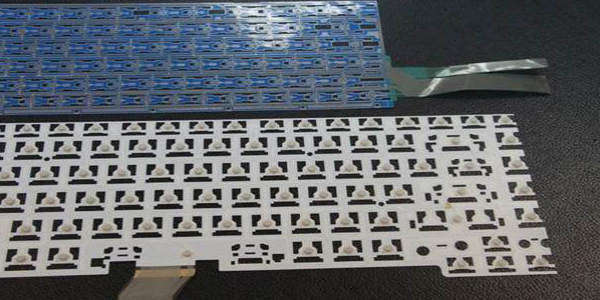

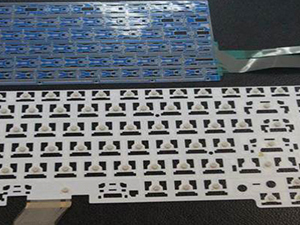

サンプル
